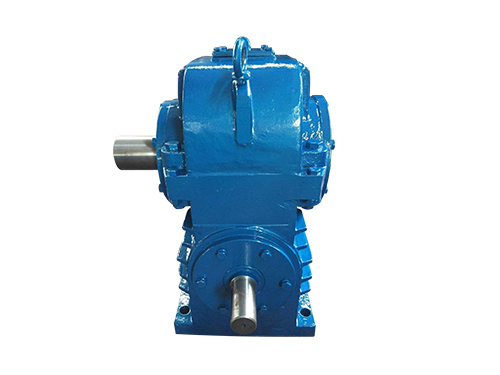

圆弧齿圆柱蜗杆减速器

圆弧齿圆柱蜗杆减速机

圆弧齿圆柱蜗柱减速器，符合部颁标准JB2318－79，达到标准化、系列化的要求。采用齿廓截面为圆弧形的圆柱蜗杆，蜗轮齿形与蜗杆相共轭的圆弧，它适用于冶金、起重、矿山、运输、化工、建筑等各种机械设备的减速传动。本系列减速器输入功率范围在0.4-163KW之间；输出扭矩在108-25480N．M之间，输入轴转数一般不大于1500转／分；高速轴可正反两向运转；工作环境温度为-40度-45度；当工作环境温度低于0度时，起动前润滑油需要加温到0以上。

相关参数

型号、型式、尺寸

1、减速器的型号，包括减速器的系列号、中心距、传动比及装配型式。

减速器型号中的“W、H、T、X、S、C”分别为“蜗、弧、通、下、上、侧”的汉语拼音字头，组合为：

WHT－蜗杆可以在蜗轮之下、之上、之侧的通用型圆弧齿圆柱蜗杆减速器；

WHX－蜗杆在蜗轮之下的圆弧齿圆柱蜗杆减速器；

WHS－蜗杆在蜗轮之上的圆弧齿圆柱蜗杆减速器；

WHC－蜗杆在蜗轮之侧的圆弧齿圆柱蜗杆减速器。

2、减速器的规格

中心距－用实际数字表示，单位为厘米；

传动比－用公称传动比表示；

装配型式－用罗马数字Ⅰ、Ⅱ、Ⅲ表示，带风扇的在其后加“F”字母表示。

（1）减速器的中心距a

（2）减速器的公称传动比及传动比代号
